今天由杰達鋼構技術員胡子豪帶大家了解一下我們公司早些年在鎮江某糧油儲備庫施工的鋼結構拱形屋頂圖紙。

本份圖紙中可以看出，下部結構為鋼管桁架結構，不僅鋼柱是桁架，橫梁同樣采用的是鋼管桁架，屋頂采用的是拱形波紋鋼屋蓋結構。

在本份圖紙中，我們可以看到他的跨度是16米，長度是89.6米，建筑面積是1390.4平方米。

因?yàn)楸敬问┕さ墓靶尾y鋼屋蓋跨度是16米，所以我們做的拱高是1/5，即為3.2米，板材厚度為1.0mm，板材廠家為上海寶鋼。

下面我們來看一下本份圖紙的詳細內容。

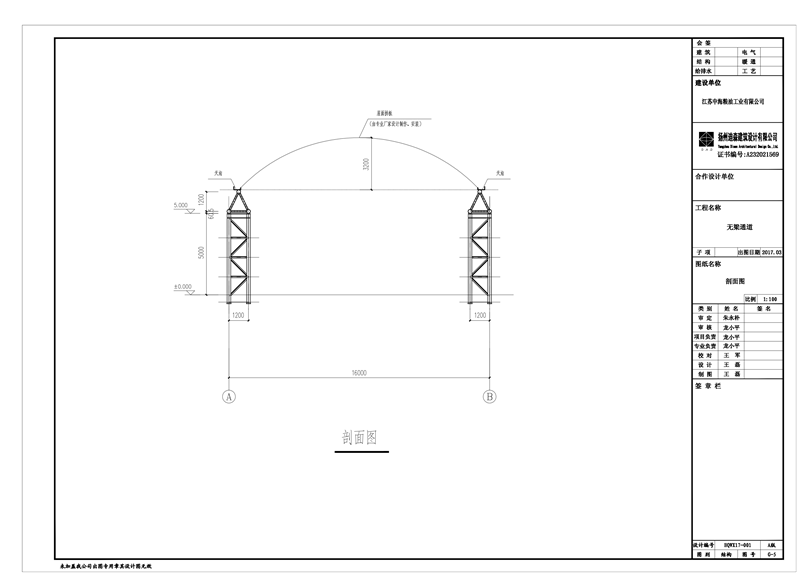

下圖是該拱形屋頂建筑的立面圖，從下圖可以看到本結構下部為管桁架結構，高度大約為5米。

并且可以看到拱形高度為3米，而且可以看到拱形屋頂部分標注了由專業廠家設計制作安裝。

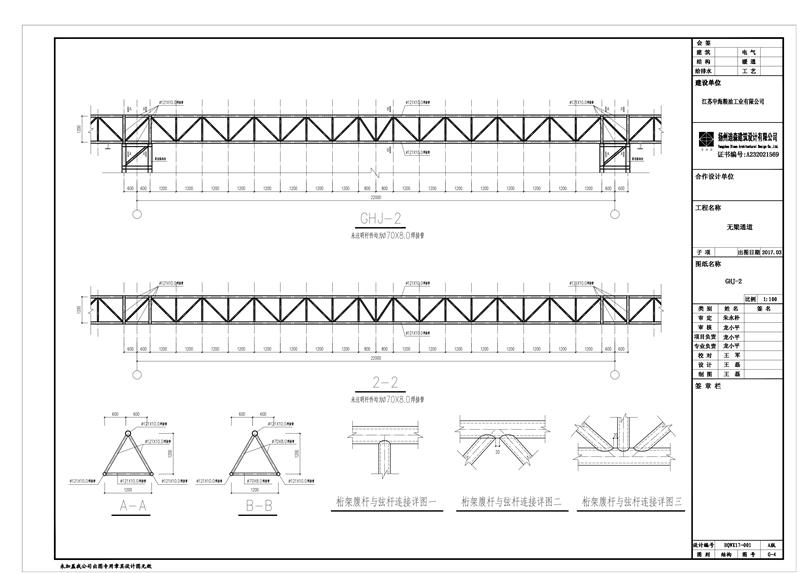

下圖是該拱形屋頂結構下部結構的布置圖，我們可以看到下部結構鋼結構的做法，可以看到由三個鋼管組合成鋼柱和鋼梁。

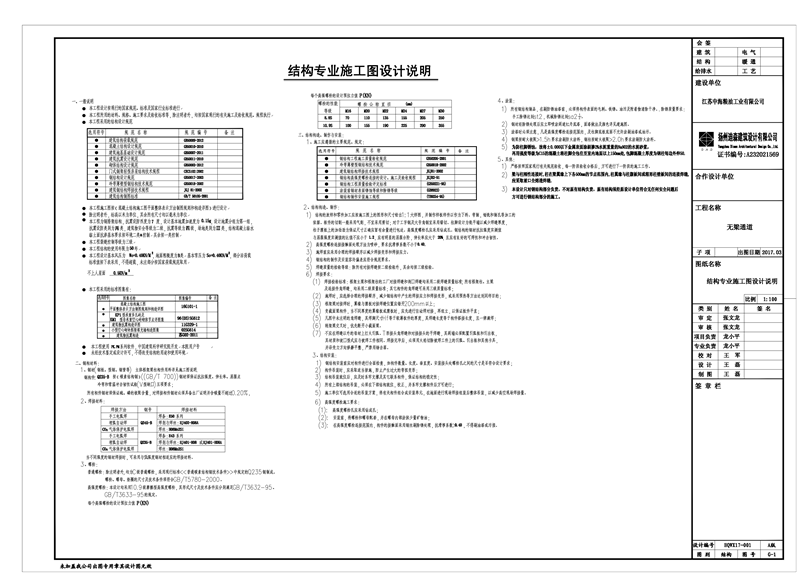

下面我們來看一下本份圖紙的鋼結構專業施工圖設計說明。

結構專業施工圖設計說明

每個高強螺栓的設計預拉力值P（KN）

● 本工程設計按現行的國家規范、標準及國家行業標準進行

● 本工程所用的材料、規格、施工要求及驗收標準等，除注明者外，均按國家現行的有關施工及驗收規范、規程執行。

● 本工程采用的結構設計規范

規范名稱建筑結構荷載規范混凝土結構設計規范建筑地基基礎設計規范建筑抗震設計規范砌體結構設計規范門式鋼架輕型房屋結構技術規程鋼結構設計規范冷彎薄壁型鋼結構技術規范建筑鋼結構焊接技術規程建筑結構制圖標準

選用符號

三、結構構造、制作與安裝：

1、施工應遵循的主要規范、規定：

2、結構構造、制作：

● 本工程施工圖按《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》進行設計● 除注明者外，標高以米為單位，其余所有尺寸均以毫米為單位

1） 結構的放樣和零件加工應按施工圖上的圖形和尺寸繪出1：1大樣圖，并制作樣板樣件以作為下料. 夸制， 制 ， 制孔等加工的依據。板件的切割一般采用氣割、不宜采用剪切；對于工字鋼及大號角鋼直采用鋸切，柱腳設計為銑平端以減少焊縫厚度柱子展板上的加勁肋為保證尺寸正確應留有余量進行包邊，高強度螺栓孔應采用鉆成孔，鋼結構的鋼材抗拉強度實測值與屈服強度實測值的比值不應小于1.2，應有明顯的屈服合階，伸長率應大于20%，且應有良好的可焊性和沖擊韌性，高強度螺栓連接接觸面處理方法為噴砂，要求抗滑移系數不小于0.40。施焊前應采用合理的焊接順序以減少焊接變形和焊接應力。鋼結構的制作及安裝容許偏差應符合規范要求。

●  本工程為鋼排架結構，抗震設防私度為7度，設計基本地震加速度為0.15g，設計地震分組為第一組，抗震設防類別為兩類，建筑物安全等級為二級，抗震等級為四級、場地類別為Ⅲ類、結構混凝土臨水臨土面抗?jié)B基本要求按環境二類a控制，其余按一類控制

● 本工程裂縫控制等級為三級● 本工程結構的使用年限為50年

2 3 4 PG 焊接要求：69

● 本工程設計基本風壓為  Wo=0.40KN/M2地面粗糙度為B類。基本雪壓為So-0.40KN/M2 部分活荷載

標準值按下表采用，不得超載，未注部分按國家荷載規范取用

焊縫質量的檢驗等級：除所有對接焊縫按二級檢驗外，其余均按三級檢驗。

不上人屋面  0.5KN/m2● 本工程采用的標準圖集有：

（1） 焊接檢驗標準：框架主梁和框架柱的工廠對接焊縫和剖口焊縫均采用二級焊縫質量標準 所有框架柱、主梁

及連接件角焊縫，均采用二級質量標準；其它構件的角焊縫可采用三級質量標準；

施焊時，應選擇合理的焊接順序，減少鋼結構中產生的焊接應力和焊接變形，或采用預熱等方法達到同樣目的；框架梁對接焊時，翼緣與腹板對接焊縫位置應錯開200mm以上；

圖集編號選用符號

圖集名稱混凝土結構施工圖

平面整體表示方法制圖規則和構造詳圖中共建設黨委員會改革委員會管理服務中心

變截面梁構件，當不同厚度的翼緣板或腹板時，應先進行自動焊對接，再組立，以保證板件平直；凡圖中未注明的角焊縫，其焊腳尺寸（一f等于較薄板件的厚度，其焊縫長度等于構件搭接長度，且一律滿焊剛架梁交叉時，優先斷開小截面梁。

不應在焊縫以外的母材上打火引弧。T形接頭角焊縫和對接接頭的平焊縫，其兩端必須配置引弧板和引出板，其材質和坡口型式應與被焊工件相同。焊接完畢后，必須用火焰切除被焊工件上的引弧、引出板和其他卡具，并沿受力方向修磨平整，嚴禁用錘擊落。

建筑物抗震構造

●  本工程使用PKPW系列軟件，中國建筑科學研究院開發，本院用戶號●  未經技術鑒定

上面就是關于我們施工過的鎮江揚中某糧油公司鋼結構拱形屋頂?shù)娜繄D紙了，您有任何想法可以留言給我們！
